Ультразвуковой пластиковый анализ сварки

Принцип:

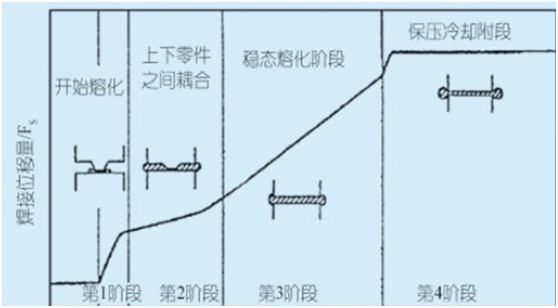

Ультразвуковая механическая вибрация (частота 10-70 кГц, амплитуда 1-250 μm) применяется к пластиковым деталям для получения локального нагрева под давлением (тепло связано с комбинированным эффектом поверхности и межмолекулярных трение) и плавление формы a шва. Как показано, ультразвуковой процесс сварки разделен на четыре этапы.

Этап 1: Рог в контакте со стороны, прикладывая давление и начать вибрировать. Фрикционное тепло рассеивается ребрами направляющих энергии, и раствор течет в склеивание поверхность. Как уменьшается расстояние между двумя частями, количество сварки (расстояние между двумя частями из-за потока расплава) уменьшается. Первоначально количество смещения сварочного сварока быстро увеличивается, а затем замедляется как расплавленная энергия, направляющая ребро и связывает поверхность нижней часть. В фазе твердого трения теплое время генерируется энергией фрикционной между двумя поверхностями и внутренним трением в часть. Жара фрикционного приводит к тому, что полимерный материал нагревается до его плавления точка. Количество тепла зависит от частоты действия, амплитуды и под давлением.

Этап 2: Увеличение скорости плавления приводит к увеличению количества смещения сварки и контакта между поверхностями двух деталей. На этом этапе образуется тонкий расплавленный слой, а толщина расплавленного слоя увеличивается из-за непрерывной тепла поколения. Жара на этом этапе генерируется вязким рассеивание.

Этап 3: Толщина слоя раствора в сварке остается прежним и сопровождается постоянным распределением температуры, устойчивое плавлением происходит.

Этап 4: После установленного периода времени или после достижения определенной энергии, уровень мощности или расстояния, источник питания отключен, ультразвуковая вибрация останавливается, а четвертая стадия началась. Давление поддерживается, а некоторые из дополнительного решения выжимаются из сустава. Максимальное количество смещения достигается когда Сварная шва охлаждается и затвердевает, а межмолекулярная диффузия происходит.
