Эффекты из роторное ультразвуковое фрезерование и Традиционное измельчение на параметрах удаления материала

Чтобы проверить влияние вращающегося ультразвукового фрезерования и традиционного фрезерования на параметры удаления материала, мы сравнивали обработку два. Обработка оборудования - VCenter-70 из ЧПУ Обрабатывающий центр и ультразвуковое оборудование имеют мощность 600 Вт, с частотой 20 кГц, амплитуда 0,12 мм и абразивный номер 500. Материал обработки умирает сталь, а диаметр инструмента - это 5 мм.

(1) Сравнение скорости шпинделя такое же, как показано на рисунке 5 и рисунка 6. Как видно из рисунка 5, с увеличением скорости вращения традиционной фрезерной обработки, сумма удаления материала показывает уменьшение Trend; В то время как вращающаяся ультразвуковая обработка фрезерования увеличивает количество удаления материала когда Скорость вращения шпинделя увеличивается, но это не Очевидно. Ясно, что роторное ультразвуковое фрезерование удаляет больше материала чем традиционные фрезерование. в Рис. 6, значение шероховатости поверхности обычной обработки уменьшается с увеличением скорости шпинделя, но она увеличивается с увеличением скорости шпинделя в роторном ультразвуковом фрезере Это Также показывает, что в ультразвуковой фрезерной процессе нет необходимости в высокой скорости. При сравнении шероховатости двух, роторное ультразвуковое фрезерование занимает абсолютное преимущество.

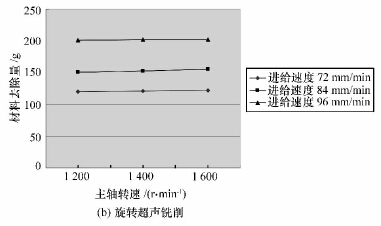

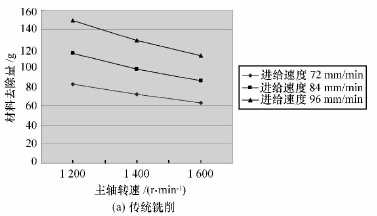

Рис. 5 Сравнение удаления материала когда Скорость шпинделя одинакова

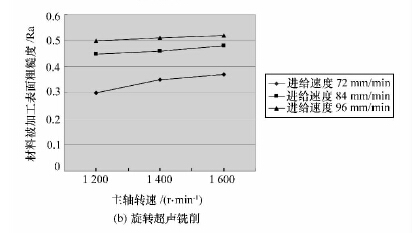

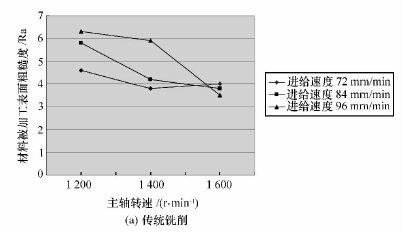

Рис. 6 Сравнение механической шероховатости поверхности Когда Скорость шпинделя одинакова

(2) Сравнение с той же скоростью подачи показана в фиг. 7 и 8. Из рисунка 7 можно увидеть, что удаление материала на той же скорости шпинделя увеличивается со скоростью подачи, но ясно, что роторное ультразвуковое фрезерование имеет больший удаление материала традиционные фрезерование. в Рис. 8, в обычной обработке, стоимость шероховатости всегда увеличивается вместе с увеличением скорости подачи в постоянной скорости шпинделя, и она имеет тенденцию к снижению на определенном высоком шпинделе Но в ротационном ультразвуковом фрезере, однако, когда скорость подачи увеличивается, шероховатость поверхности увеличивается. Это Также показывает, что высокие скорости не требуются в роторных ультразвуковых фрезерование. В обеих методах обработки роторное ультразвуковое фрезерование, очевидно, имеет более преимущества чем Традиционные методы обработки механической обработки шероховатости поверхности Значения.

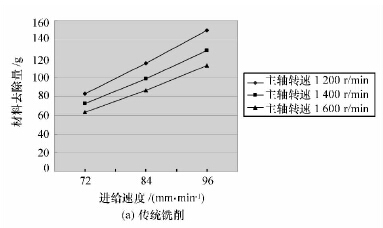

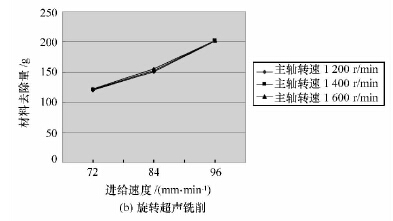

Рисунок 7 Сравнение скорости удаления материала при той же скорости подачи

3. вывод

Благодаря анализу механизма обработки материала через комбинацию роторных ультразвуковых и численных технологий управления были введены различные параметры обработки, и была установлена ​​математическая модель численного управления вращающимся фрезером для удаления материала, которая хорошо отражала взаимосвязь между удалением материала и Различные Параметры. Экспериментальное сравнение показывает, что в тех же условиях вращающаяся ультразвуковая обработка превосходит традиционную обработку с точки зрения количества удаленного материала или шероховатости обработанной поверхности, но удельная оптимизация параметров обработки все еще должна быть получена через большое количество эксперименты.
